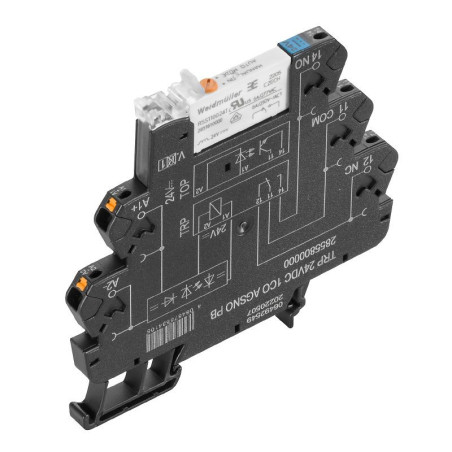

El módulo de relé TERMSERIES TRP de Weidmüller es un componente de interfaz diseñado para ofrecer la máxima fiabilidad en un espacio mínimo. Gracias a su material de contacto AgSnO (Óxido de Estaño-Plata), este relé es especialmente resistente a las corrientes de cierre elevadas, lo que garantiza una larga vida útil incluso en aplicaciones exigentes de conmutación de cargas óhmicas e inductivas.
🚀 Innovación y Mantenimiento Eficiente
- ✅ Conexión PUSH IN: Reduce los tiempos de montaje permitiendo la inserción directa de conductores rígidos o con terminal tubular sin herramientas.
- ✅ Pulsador de Prueba Bloqueable: Facilita la puesta en marcha permitiendo forzar el estado del relé manualmente, con una muesca superior que indica el modo seleccionado (AUTO/Manual).
- ✅ Protección Integrada: Incluye diodo antiparalelo y protección contra inversión de polaridad en el lado de mando.
⚙️ Parámetros de Carga y Maniobra
Este relé industrial está preparado para operar en condiciones de alta densidad dentro del armario:
Capacidad de CortePotencia máxima de conmutación de 1500 VA en AC y hasta 144 W en DC a 24 V.
Deriva Térmica (Derating)Sostiene una intensidad permanente de 6 A hasta los 50 °C, reduciéndose a 5 A al alcanzar los 60 °C.
⚠️ Aviso Técnico: El pulsador de prueba se acciona mediante un giro; la ranura superior indica si el relé está en modo Manual ON (contacto cerrado sin tensión en bobina) o en modo AUTO (controlado por la señal de entrada).
📋 Datos Técnicos (2855800000)
| Tensión de mando nominal | 24 V DC ±20% |
| Configuración de contacto | 1 CO contact (AgSnO) |
| Intensidad permanente | 6 A |
| Técnica de conexión | PUSH IN |
| Resistencia a la tensión (E/S) | 3,51 kVeff / 1 min |
| Dimensiones (AnxAlxPr) | 6,4 x 89,4 x 87,8 mm |
🏭 Áreas de Aplicación
🔌
Aislamiento de SeñalesSeparación galvánica reforzada entre controladores y actuadores de campo.🛠️
Puesta en MarchaPruebas de I/O manuales seguras gracias al pulsador de prueba integrado.
