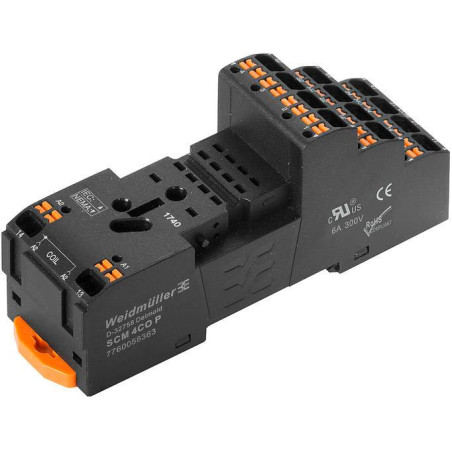

El zócalo SCM 4CO P (Referencia: 7760056363) es el componente base fundamental para los relés de la familia D-SERIES de Weidmüller. Esta serie ha sido desarrollada para satisfacer las demandas más exigentes de la automatización industrial moderna, donde la reducción de errores de cableado y la resistencia a las vibraciones son prioridades. Su robusto chasis IP20 asegura una protección óptima de los terminales en cualquier entorno de trabajo.
🚀 Innovación en Conexión: PUSH IN
- ✅ Instalación sin Herramientas: Los conductores rígidos o con terminales tubulares se insertan directamente en la borna, quedando bloqueados automáticamente.
- ✅ Seguridad ante Vibraciones: El sistema de resorte garantiza una presión de contacto constante, evitando desconexiones accidentales por movimiento o impacto.
- ✅ Mantenimiento Simplificado: El pulsador integrado permite liberar el cable de forma rápida y sencilla sin dañar el conductor ni la borna.
⚙️ Detalles del Sistema Modular
El zócalo SCM 4CO P permite una personalización completa del punto de mando:
Identificación ClaraNumeración de bornas estándar para facilitar el seguimiento del esquema eléctrico y evitar errores de inserción.
EscalabilidadDiseñado para alojar módulos funcionales auxiliares (como diodos de protección o filtros RC) en un compartimento dedicado.
⚠️ Recomendación Técnica: Para aplicaciones industriales con alta densidad de relés, se recomienda el uso del clip de retención metálico o plástico para asegurar la correcta inserción del relé en el zócalo ante vibraciones constantes.
📋 Datos Técnicos (SCM 4CO P)
| Número de Artículo | 7760056363 |
| Tipo de Conexión | PUSH IN |
| Número de Contactos | 4 Contactos Conmutados (CO) |
| Intensidad Permanente | 6 A |
| Grado de Protección | IP20 |
| Dimensiones (AnxAlxPr) | 30.6 x 101.8 x 42.7 mm |
🏭 Aplicaciones Sugeridas
⚡
Automatización IndustrialInterfaz galvánica entre PLC y actuadores en líneas de producción.📐
Cuadros Eléctricos CompactosOptimización de espacio gracias a su diseño modular y conexión vertical.
