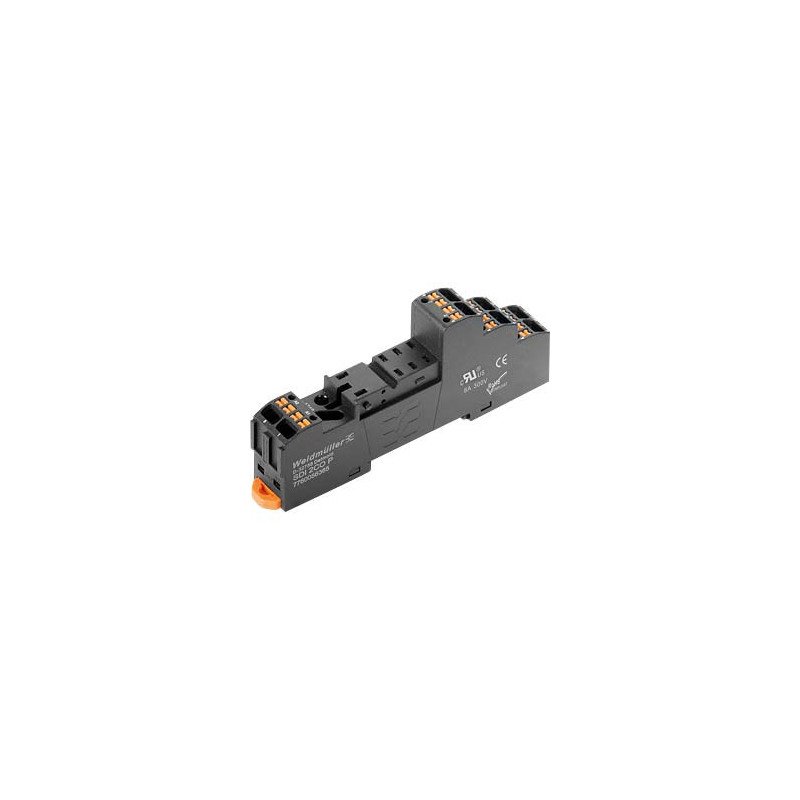

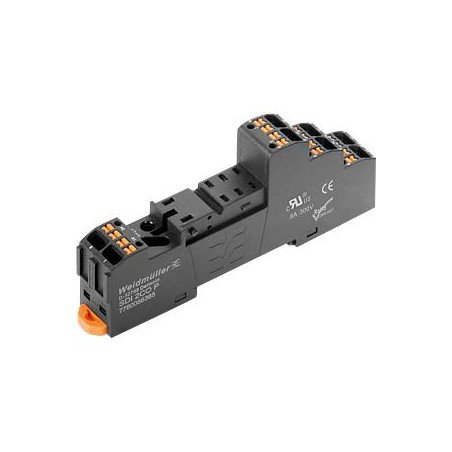

El zócalo SDI 2CO P es el estándar de conexión rápida para la familia DRI de Weidmüller. Su diseño ha sido optimizado para entornos donde el espacio es limitado y la rapidez de mantenimiento es esencial. Al integrar la tecnología PUSH IN, Weidmüller garantiza una conexión resistente a vibraciones y libre de mantenimiento, eliminando la necesidad de reaprietes periódicos comunes en las bornas de tornillo.
🚀 Eficiencia Operativa y Seguridad
- ✅ Tecnología PUSH IN: Inserción directa de conductores rígidos o con terminal tubular para una conexión instantánea y segura.
- ✅ Diseño de Alta Densidad: Con un ancho de tan solo 15,9 mm, permite duplicar el número de relés en el mismo espacio que zócalos industriales estándar.
- ✅ Seguridad Eléctrica: Grado de protección IP20 y aislamiento galvánico de 5 kV entre entrada y salida para proteger los sistemas de control.
⚙️ Detalles de Instalación
La base SDI 2CO P facilita la gestión de señales en cuadros de automatización modernos:
Accionamiento ErgonómicoEl pulsador integrado permite liberar el cable de forma sencilla con un destornillador estándar, protegiendo el terminal de posibles daños.
Identificación de BornasNumeración clara y legible de los 8 pines para evitar errores durante el cableado y facilitar el diagnóstico técnico.
⚠️ Aviso Técnico: Este zócalo es compatible con relés de la serie DRI. Para una sujeción mecánica total en condiciones de alta vibración, se recomienda el uso del clip de retención compatible (SDI CLIP).
📋 Datos Técnicos (SDI 2CO P)
| Referencia Weidmüller | 7760056365 |
| Tipo de Conexión | PUSH IN con actuador |
| Número de Contactos | 2 CO (8 pines) |
| Intensidad Permanente | 8 A |
| Rigidez Dieléctrica E/S | 5 kVeff / 1 min |
| Dimensiones (AnxAlxPr) | 15,9 x 102,1 x 42,7 mm |
🏭 Áreas de Aplicación
🏭
Automatización de ProcesosInterconexión rápida entre sensores/actuadores y unidades de control.🔌
Cuadros EléctricosIdeal para paneles con alta densidad de componentes donde el tiempo es oro.
