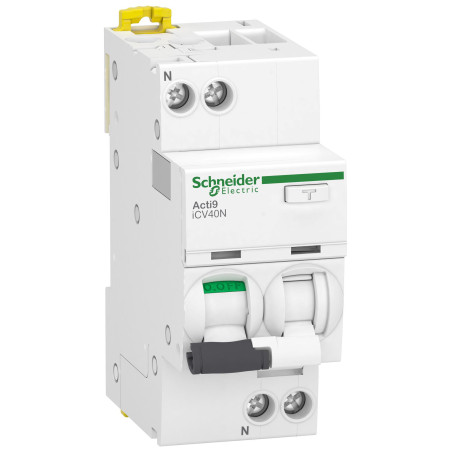

Ficha Técnica: Schneider Acti9 iCV40 A9DE3632 (Clase AC)
El dispositivo A9DE3632 de la familia Acti9 iCV40 es la referencia de Schneider Electric para la protección de circuitos de 32A en instalaciones que requieren una alta densidad de componentes. Al unificar un interruptor automático y un bloque diferencial en un único formato iDPN Vigi de 36 mm, este RCBO permite una gestión inteligente del carril DIN, facilitando la expansión de cuadros eléctricos existentes y garantizando una estética profesional y funcional.
🚀 Eficiencia iCV40 y Seguridad Acti9
- ✅ VisiSafe™: Garantiza que el circuito aguas abajo está totalmente aislado cuando la maneta está en posición "off" (indicación verde), asegurando la integridad del personal durante el mantenimiento.
- ✅ VisiTrip™: Reduce los tiempos de inactividad. El indicador de color rojo en la cara frontal señala de forma inequívoca si el disparo ha sido provocado por un defecto eléctrico real (fuga, sobrecarga o cortocircuito).
- ✅ Fiabilidad Industrial: Diseñado para operar en entornos exigentes, manteniendo su precisión de disparo de 30mA y su capacidad magnetotérmica a lo largo de su vida útil.
⚙️ Especificaciones Técnicas y Rendimiento
El modelo de 32A está diseñado para circuitos de alimentación principal o equipos de alto consumo:
Poder de Corte 6kACapacidad de interrupción de cortocircuito certificada según IEC 61009-1, protegiendo las derivaciones de potencia de forma eficaz.
Curva C de DisparoCurva de respuesta equilibrada, apta para motores de aire acondicionado y grandes electrodomésticos con picos de arranque moderados.
💡 Dato del Experto: El A9DE3632 simplifica drásticamente el montaje de cuadros de derivación en edificios residenciales modernos, donde la independencia de los circuitos de alta potencia es fundamental.
📋 Datos Técnicos (Referencia A9DE3632)
| Gama de Producto | Acti9 iCV40 (iDPN Vigi) |
| Número de Polos | 1P + N |
| Intensidad Nominal (In) | 32 A |
| Sensibilidad Diferencial | 30 mA |
| Tipo / Clase | Clase AC |
| Poder de Corte (Icn) | 6.000 A (6 kA) |
| Ancho Modular | 36 mm (2 Módulos) |
🏠 Áreas de Aplicación
❄️
Climatización CentralProtección dedicada para máquinas de aire acondicionado y bombas de calor de gran consumo.🏗️
SubcuadrosIdeal para la protección de líneas de alimentación a subcuadros de planta o garajes.
