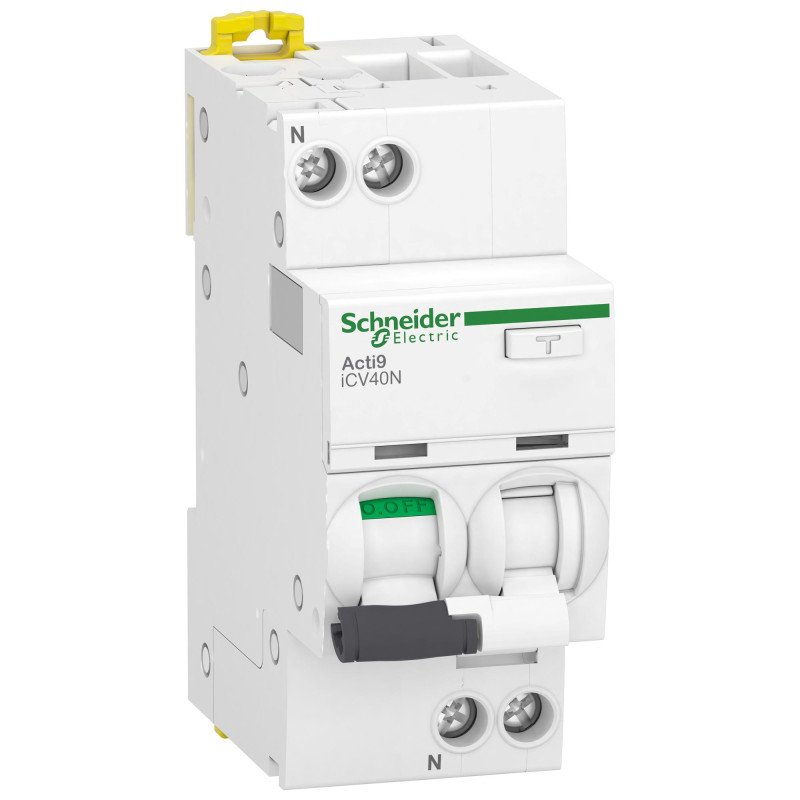

Ficha Técnica: Schneider Acti9 iCV40 A9DE3616 (Clase AC)
El dispositivo A9DE3616 de la familia Acti9 iCV40 es la referencia de Schneider Electric para la protección de circuitos de tomas de corriente (enchufes) en instalaciones residenciales y terciarias. Al combinar un interruptor automático y un bloque diferencial en un único formato iDPN Vigi, este RCBO permite simplificar el cableado y maximizar el espacio disponible en el carril DIN, manteniendo la estética unificada y el rendimiento de la gama Acti9.
🚀 Eficiencia iCV40 y Seguridad Acti9
- ✅ VisiSafe™: La franja verde mecánica garantiza de forma visual que los contactos están físicamente separados, permitiendo al personal técnico realizar intervenciones con total confianza y seguridad.
- ✅ VisiTrip™: El indicador de color rojo en la cara frontal permite diferenciar instantáneamente si el disparo ha sido provocado por un defecto eléctrico (fuga o sobreintensidad) o por una maniobra manual voluntaria.
- ✅ Instalación Profesional: Totalmente compatible con los peines de conexión Acti9, lo que reduce los riesgos de errores en el conexionado y agiliza el tiempo de montaje.
⚙️ Especificaciones Técnicas y Rendimiento
El modelo de 16A es el componente clave para circuitos de fuerza convencionales:
Poder de Corte 6kACapacidad de interrupción garantizada frente a cortocircuitos según IEC 61009-1, ideal para entornos residenciales y pequeños locales comerciales.
Curva C de DisparoCurva de respuesta estándar que permite los picos de arranque de electrodomésticos comunes sin disparos accidentales.
💡 Recomendación: Este dispositivo Clase AC es la solución más rentable para circuitos de enchufes generales donde no se prevean fugas con componentes de corriente continua.
📋 Datos Técnicos (Referencia A9DE3616)
| Gama de Producto | Acti9 iCV40 (iDPN Vigi) |
| Número de Polos | 1P + N |
| Intensidad Nominal (In) | 16 A |
| Sensibilidad Diferencial | 30 mA |
| Tipo / Clase | Clase AC |
| Poder de Corte (Icn) | 6.000 A (6 kA) |
| Ancho Modular | 36 mm (2 Módulos) |
🏭 Áreas de Aplicación
🔌
Tomas de Uso GeneralProtección individualizada para circuitos C2 de viviendas y oficinas.🏢
Pequeños NegociosSeguridad robusta para cuadros de distribución en locales comerciales.
