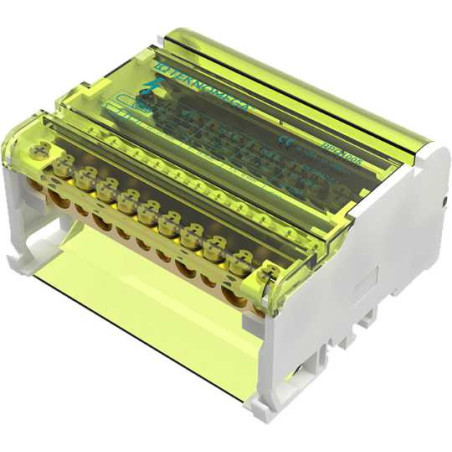

Ficha Técnica: RPQ1005 - Repartidor Tetrapolar (125 A)
El repartidor RPQ1005 (Referencia RPQ 125-10) de Teknomega es un componente esencial para la distribución trifásica con neutro en sistemas de potencia media. Gracias a su diseño optimizado, permite el cableado desde ambos lados utilizando cable con o sin terminal (puntera). El uso de bloques de conducción de latón de alta calidad y tornillería de acero galvanizado asegura una baja resistencia de contacto y una durabilidad excepcional en entornos con temperaturas de operación elevadas.
🚀 Distribución de Alta Densidad y Seguridad
- ✅ Seguridad Halogen-Free: Construcción con materiales libres de halógenos, vital para la protección de personas y equipos en caso de fallo térmico.
- ✅ Inspección Visual Directa: La tapa amarilla transparente permite verificar el par de apriete y el estado del cableado de forma rápida y segura.
- ✅ Fijación Versátil: Sistema de enganche rápido para carril DIN 35 mm con posibilidad de montaje sobre placa mediante tornillos (distancia entre agujeros de 80 mm).
⚙️ Capacidad de Conexión por Polo
Cada una de las cuatro barras de potencia del RPQ1005 dispone de la siguiente configuración de bornes:
Entradas y Salidas de Potencia- Entrada principal: 1 x 9 mm (10 a 35 mm2).
- Salida de potencia: 1 x 9 mm (10 a 25 mm2).
- Salidas intermedias: 2 x 7.5 mm (6 a 16 mm2).
Salidas de Distribución Secundarias- Derivaciones: 7 x 5.5 mm (1.5 a 10 mm2).
- Par de apriete recomendado: 2 Nm para todos los bornes M5.
💡 Nota del Experto: El RPQ1005 es especialmente robusto, soportando picos de corriente de hasta 18 kA (Ipk), lo que lo posiciona como uno de los repartidores más fiables para proteger líneas de distribución de 125 A.
📋 Datos Técnicos (Normativa IEC 60947-7-1)
| Intensidad Nominal (In) | 125 A |
| Tensión de Aislamiento (Ui) | 1000 V |
| Icw (1 s) / Ipk (Pico) | 4.2 kA / 18 kA |
| Temperatura Máx. Trabajo | +105 °C |
| Dimensiones (L x H x P) | 100 x 84 x 50 mm |
| Peso | 300 g |
🏭 Aplicaciones Recomendadas
⚡
Cuadros de DistribuciónRepartición centralizada para edificios comerciales e instalaciones industriales.🏭
Control de MotoresAlimentación de múltiples guardamotores y contactores desde una única línea principal.
