Ficha Técnica: Teknomega RPQ 1025 Tetrapolar (125A)

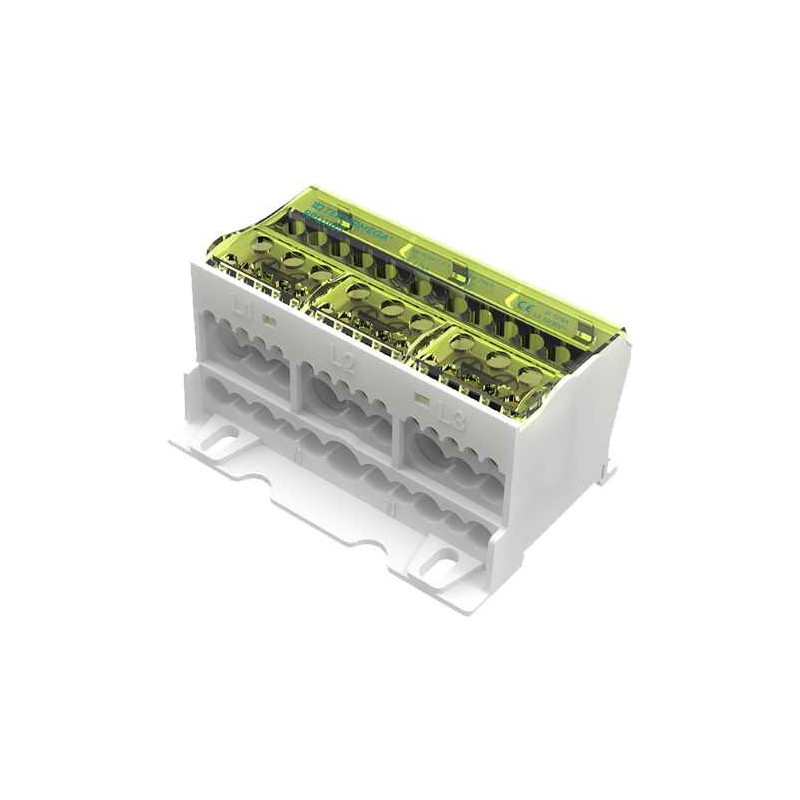

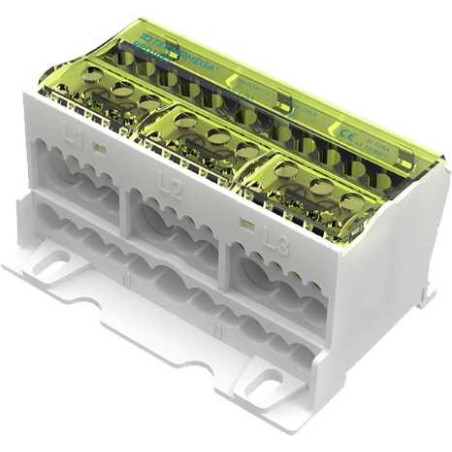

El repartidor RPQ 1025 (Código RPQ1025) es un bloque de distribución unificado que facilita el cableado desde ambos lados, ya sea con cables desnudos o con terminales (punteras). Su bloque de conducción de latón y tornillos de acero galvanizado garantizan una transferencia de energía eficiente hasta una temperatura de trabajo de +85 °C.
🚀 Ventajas Técnicas y de Instalación
- ✅ Mantenimiento Simplificado: Tapa amarilla transparente extraíble con destornillador plano para verificar conexiones sin desmontar el equipo.
- ✅ Aislamiento de Seguridad: Diseño que garantiza el aislamiento total entre fases y un grado de protección IP20.
- ✅ Robustez Mecánica: Cuerpo de PA 6 con clasificación de inflamabilidad UL 94-V0.
⚙️ Especificaciones de Conexión por Fase y Neutro
Capacidad de cableado detallada por cada bloque de conducción:
Fases (L1, L2, L3)- Entrada: 1 x Ø 8.5 mm (1.5 a 35 mm²).
- Salidas 1: 2 x Ø 7.0 mm (1.5 a 16 mm²).
- Salidas 2: 5 x Ø 4.5 mm (1.5 a 6 mm²).
Neutro (N)- Entrada: 1 x Ø 8.5 mm (4 a 35 mm²).
- Salidas 1: 6 x Ø 7.0 mm (1.5 a 16 mm²).
- Salidas 2: 4 x Ø 5.5 mm (0.5 a 10 mm²).
📋 Datos Técnicos de Resistencia
| Intensidad Nominal (In) | 125 A |
| Tensión de Aislamiento (Ui) | 690 V |
| Icw (1s) / Ipk (Pico) | 4.2 kA / 24 kA |
| Par de Apriete | 1.2 a 2 Nm (según borne) |
| Peso / Dimensiones | 320 g / 98 x 75 x 49 mm |
