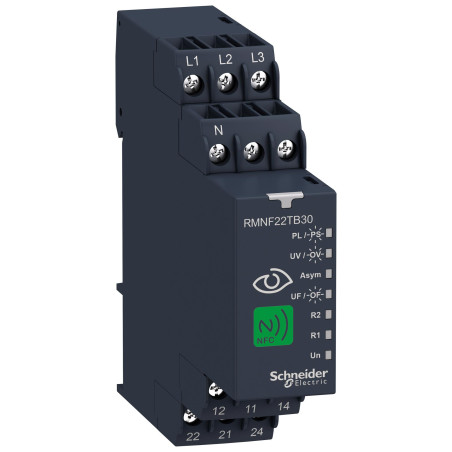

El relé RMNF22TB30 representa la solución avanzada de Schneider Electric para la protección proactiva de sistemas trifásicos. Gracias a su capacidad multifunción, este equipo centraliza la supervisión de la calidad eléctrica, evitando averías catastróficas en motores y maquinaria debidas a desequilibrios de fase o variaciones de tensión fuera de los límites de seguridad. Su tecnología NFC (Near Field Communication) en versiones compatibles permite una configuración digital precisa, aunque el modelo estándar se ajusta mediante potenciómetros frontales de alta resolución.
🚀 Protección Inteligente y Diagnóstico
- ✅ Supervisión Integral: Detecta instantáneamente la inversión de fases, el fallo total de una fase y el desequilibrio excesivo (asimetría) entre ellas.
- ✅ Umbrales Ajustables: Permite definir límites exactos para sobretensión (+2%...+20%) y subtensión (-20%...-2%) según las necesidades de la carga.
- ✅ Temporización de Retardo: Incluye un ajuste de retardo a la activación (0.1s a 30s) para evitar disparos intempestivos provocados por transitorios breves en la red.
⚙️ Parámetros de Seguridad y Control
El RMNF22TB30 ha sido diseñado para maximizar la vida útil de los equipos conectados:
Detección de AsimetríaAjuste de desequilibrio entre fases del 5% al 15%, vital para prevenir el sobrecalentamiento en devanados de motores trifásicos.
Estado VisualEquipado con indicadores LED para alimentación, estado de los relés de salida y tipo de fallo detectado.
⚠️ Recomendación Técnica: La monitorización de secuencia de fase es crítica en aplicaciones con bombas y ventiladores para evitar la rotación inversa. Este relé asegura que el equipo solo se ponga en marcha si el orden de fases es el correcto.
📋 Datos Técnicos (RMNF22TB30)
| Tensión de alimentación nominal | 200...480 V AC, 50/60 Hz |
| Funciones de control | Secuencia, fallo, asimetría, U>, U< |
| Tipo de salida | 2 C/O (Conmutados) |
| Capacidad de corte | 8 A AC |
| Rango de ajuste de tiempo | 0.1...30 s |
| Ancho modular | 22,5 mm |
🏭 Áreas de Aplicación
🚜
Protección de MotoresEvita daños por falta de fase o desequilibrios en compresores, bombas y extractores.🏢
Edificios TerciariosSupervisión de la calidad de energía en cuadros generales de hoteles y centros de datos.
