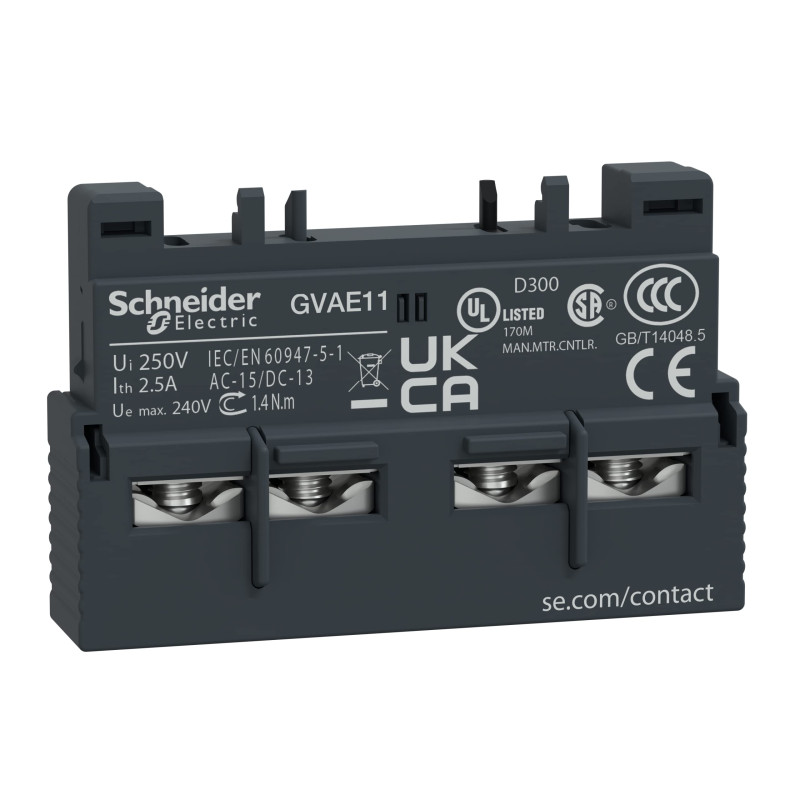

Ficha Técnica: Schneider Electric GVAE11 (1NA + 1NC)
El bloque de contactos GVAE11 es un componente esencial de la ecosistema TeSys de Schneider Electric. Al ubicarse directamente sobre la cara frontal del guardamotor, simplifica el esquema de cableado y permite una verificación visual inmediata de las conexiones de control. Este dispositivo es fundamental para sistemas de automatización donde se requiere confirmar la posición de los contactos principales del guardamotor (abierto/cerrado) de manera remota y segura.
🚀 Eficiencia en Señalización TeSys Deca
- ✅ Instalación Simplificada: Montaje por encaje mecánico sin necesidad de herramientas, reduciendo drásticamente los tiempos de ensamblaje en el taller.
- ✅ Alta Durabilidad: Diseñado para soportar hasta 100,000 ciclos mecánicos, manteniendo la integridad de la señal incluso en aplicaciones de maniobra frecuente.
- ✅ Diseño Green Premium: Cumple con las normativas medioambientales más estrictas, garantizando un producto libre de sustancias peligrosas y totalmente reciclable.
⚙️ Especificaciones de Instalación y Uso
El GVAE11 está optimizado para ofrecer una conexión eléctrica de alta calidad:
Contactos InstantáneosLos contactos cambian de estado de forma síncrona con la maneta del guardamotor, asegurando una lectura fiel del estado del motor.
Seguridad en BornesTerminales de tornillo con protección IP20 para evitar contactos accidentales durante el mantenimiento.
💡 Nota del Experto: El GVAE11 es ideal para cuadros eléctricos con alta densidad de componentes donde cada milímetro de carril DIN cuenta, ya que se instala en el volumen frontal del equipo.
📋 Datos Técnicos
| Gama de Producto | TeSys Deca (Anteriormente TeSys GV2/GV3) |
| Configuración Auxiliar | 1 NA + 1 NC |
| Tensión de Operación | Hasta 600 V AC / 240 V DC |
| Corriente Térmica (Ith) | 2.5 A |
| Tipo de Montaje | Frontal (Clip-on) |
| Normativas | IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 |
