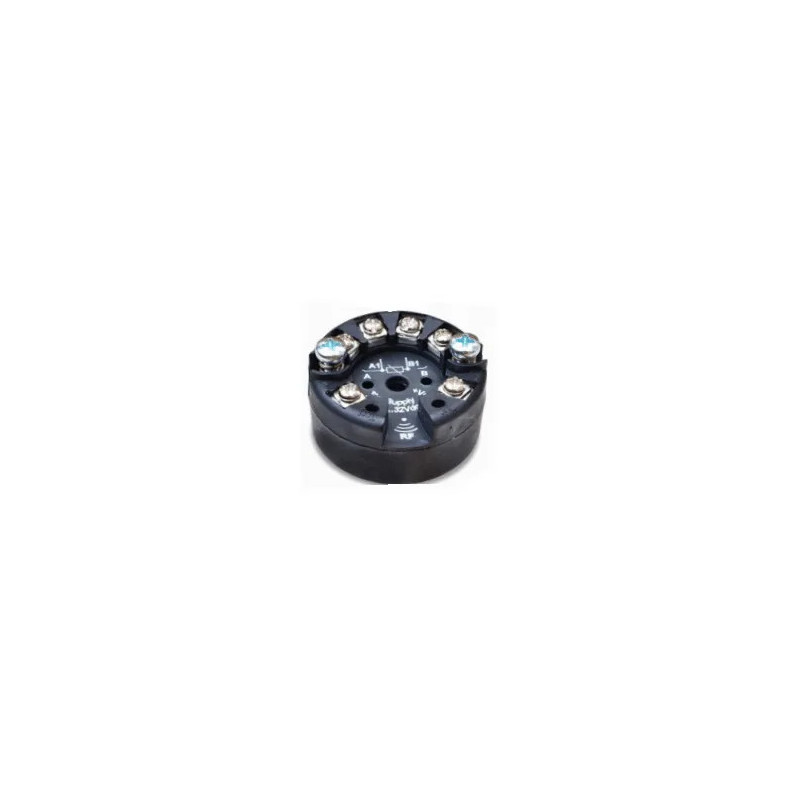

El CABEZAL-RTD-N es un transmisor de temperatura flexible diseñado para adaptarse a diferentes tipos de sensores. A diferencia de los modelos estándar, este equipo admite tanto sondas industriales Pt100 como termistores NTC (comunes en climatización), convirtiendo su señal a un estándar 4-20mA. Su diseño permite la instalación directa en el cabezal de la sonda o en el cuadro eléctrico mediante un adaptador.
🌡️ Pt100 & NTC
- 📥 Entrada 1: Sonda Pt100 (Indústria).
- 📥 Entrada 2: Sonda NTC (Clima/Frío).
- ✅ Salida: 4-20 mA linealizada.
🛠️ CABEZAL O CARRIL
Adaptable a cualquier situación de instalación:
- 🔘 Estándar: Cabezal de sonda (Forma B).
- 🔧 Opción: Kit de patas para montaje en Carril DIN.
⚡ LOOP POWERED
- 🔌 2 Hilos: Se alimenta por el bucle (4-20mA).
- 📏 Compacto: Ø 44mm x 20mm altura.
- 🛡️ Protección: Resinado contra vibraciones y condensación.
🚀 Aplicaciones Habituales
- Retrofitting en HVAC: Convertir sondas NTC existentes en máquinas de aire acondicionado para conectarlas a un PLC industrial (4-20mA).
- Industria General: Transmisión de señal de sondas Pt100 en depósitos y tuberías.
- Espacios Reducidos: Instalación en carril DIN mediante clips cuando no caben módulos grandes.
📋 Especificaciones Técnicas
| Alimentación | 10..30 VDC (Lazo de corriente) |
| Entradas Admitidas | Pt100 (2/3 hilos) / NTC (Termistores) |
| Salida | 4-20 mA (2 hilos) |
| Rango de Medida | Configurable (Indicar al pedido) |
| Formato | Cabeza DIN B (Ø 44mm) |
| Opción Montaje | Adaptador patas para Carril DIN (Opcional) |
| Temp. Trabajo | -40°C a +85°C |
Nota: Especificar tipo de sonda (Pt100 o curva NTC) y rango de temperatura deseado al realizar el pedido.
