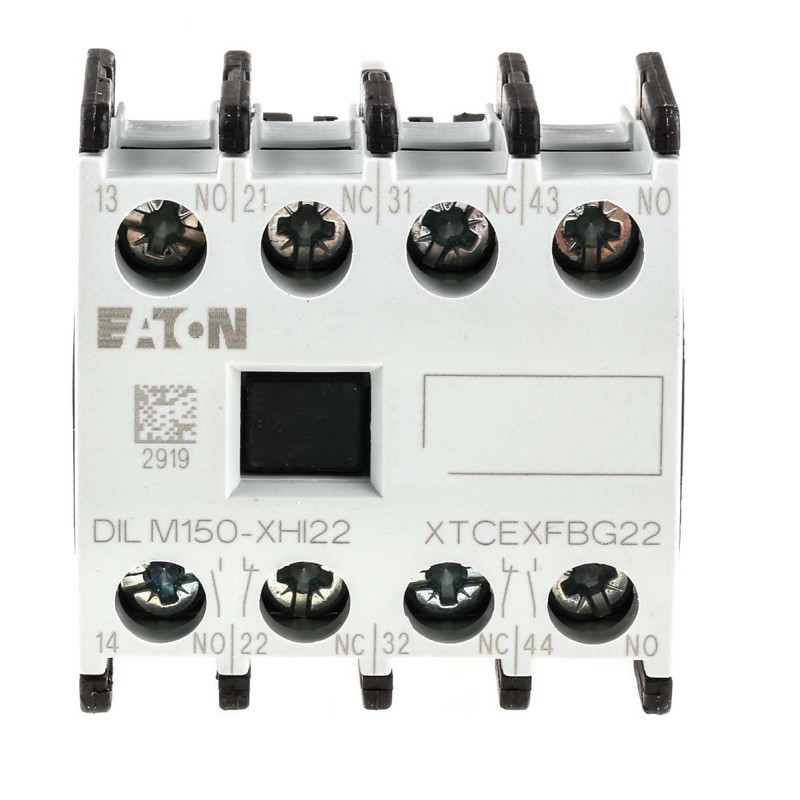

Ficha Técnica: Eaton DILM150-XHI22 (277950)
El bloque DILM150-XHI22 es el estándar de expansión para los contactores de potencia de Eaton. Su diseño está pensado para soportar las exigencias de los entornos industriales pesados, ofreciendo una conexión eléctrica estable y una resistencia mecánica superior. Es un componente crítico para implementar enclavamientos de seguridad y retroalimentación en motores de gran potencia.
🚀 Ventajas Principales
- ✅ Doble Seguridad: Incorpora contactos normalmente abiertos y cerrados para cubrir todas las necesidades de señalización en un solo paso.
- ✅ Fijación Vibración-Resistente: Mecanismo de clip frontal diseñado para mantenerse firme incluso en contactores con altas fuerzas de impacto.
- ✅ Contactos Espejo: Cumple con los requisitos de seguridad para circuitos de parada de emergencia y control de máquinas.
⚙️ Contactores Compatibles
Este bloque es exclusivo para contactores de chasis mediano y grande de Eaton. Verifique la serie de su equipo:
| Gama / Chasis | Modelos compatibles |
|---|
| Frame 3 (55mm) | DILM40, DILM50, DILM65, DILM72 |
| Frame 4 (90mm) | DILM80, DILM95, DILM115, DILM150, DILM170 |
| Contactores Especiales | DILMF40 hasta DILMF150 (Versiones con bobinas especiales) |
*Nota Importante: Este bloque NO es compatible con los contactores pequeños DILM7 a DILM38 (que usan la serie DILA-XHI).
📋 Datos Técnicos
| Referencia Eaton | DILM150-XHI22 (277950) |
| Configuración de polos | 2 NA + 2 NC |
| Corriente térmica (Ith) | 16 A |
| Protección ambiental | IP20 |
| Terminales | Tornillo con placa de presión |
🏭 Usos Recomendados
🛡️
Seguridad EléctricaImplementación de enclavamientos cruzados en inversores de potencia.📊
Control de ProcesosEnvío de estados de "Contactor Cerrado/Abierto" a sistemas SCADA o PLC.
